【集萃網觀察】1. 概述 隨著人們生活水平的不斷提高，人們對布料的花樣、顏色等要求越來越高，其中烘房系統就是一個十分重要的環節。

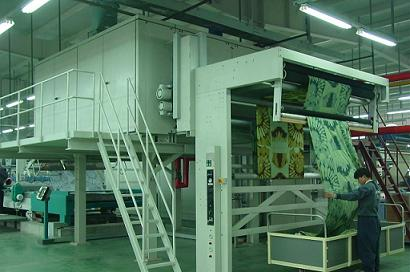

烘房系統是平網（布料）印花機的重要組成部分，它接受印花機送來的印花布料，在烘房內進行烘干、定型處理。在此過程中，關鍵在于控制好進布的速度，否則印好的花樣就會變花，嚴重影響印花質量。 整個系統在Twido PLC與變頻器,傳感器等完美結合下,產品質量和速度得到大幅度提升和提高（導帶速度最高可達36米/秒）。
2. 系統組成及控制要求
系統的主要組成為：
1) Twido PLC模塊：TWDLCMA20DRA及I/O擴展模快
2) XBTG2220彩色觸摸屏組成。
3) ATV38和ATV58變頻器

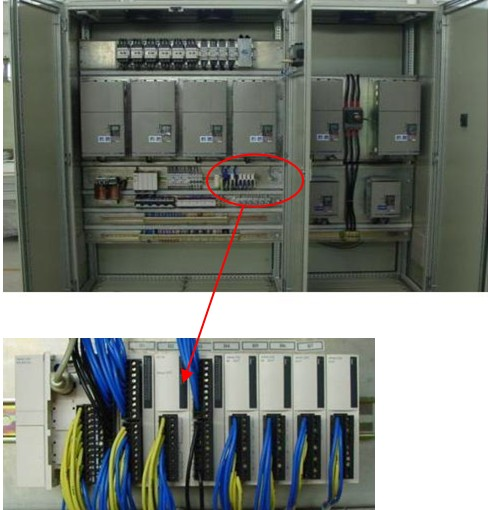

控制柜布局圖如下：

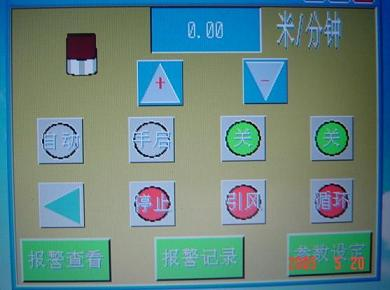

系統的開啟及引風機、循環風機的啟停由觸摸屏來進行控制，同樣進布/出布的加減速度的快慢，糾偏時間間隔由觸摸屏來進行設定；同時設有報警記錄，以便隨時查詢。如下圖：

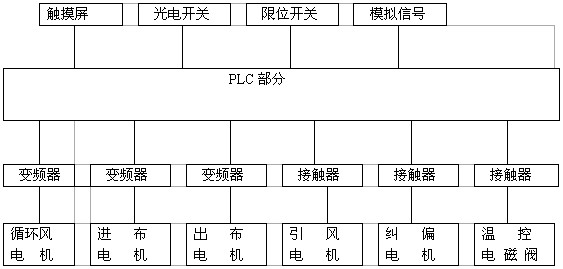

控制方框流程圖如下:
3. 結束語
選用Twido PLC與觸摸屏為控制中心的系統具備如下特點:
1） Twido PLC程序中設立進布口貯布緩沖區，提升了進布速度，使系統工作更加連續、高速；Twido PLC具備雙字和浮點數運算，大大提高了進布精度。
2） 使用觸摸屏大大減少了外部的按鈕數量,即節省了大量DI，因此觸摸屏的使用并不帶來明顯的成本提升。另外，觸摸屏操作靈活方便，系統信息可實時監控，增強了系統的易操作性。
3） Twido PLC系統具備快速的動態響應，能夠快速響應系統設定的進布速度（0至36米/秒），從而明顯提升整個系統運行的穩定性。
來源:印染在線
